Lifti keevitusplatvorm: poolhaagiste keevitamise väljakutsete lahendamine

1: praeguse olukorra analüüsi ja seadmete funktsiooni ülevaade

1

Poolhaagise tootmisprotsessis ei ole ülemiste osade paigaldamiseks ja keevitamiseks . professionaalseid lisaseadmeid ., traditsiooniline meetod on töötajatele, et nad saaksid oma servi teha ja seista oma tööpulgade peal, et oma tööd läbi viia., et seda teha: 1., on see, et see on keeruline, OR-i. alumised osad, mis mõjutavad keevituskvaliteeti ja töö tõhusust; 2., et hõlbustada tõrkete transporti, on omatehtud tõrked üldiselt väiksemad ja seisva laud on kitsam, mis mõjutab tööohutust ja suurendab sirvimise sagedust, vähendades veelgi tööefektiivsust .

2

Keevitamise tõstmise kinnitus on loodud töötõhususe parandamiseks, ohutu tootmise tagamiseks ja töötajate toimingute hõlbustamiseks . seadme Workbenchi saab eemalt tõsta ja langetada, laia ja pikka tööpinki ja ohutusreelingutega {. standardiseeritud tootmisseadmeid, mis on järk -järgult asendanud traditsioonilised operatsioonid .

2: komponendid ja üksikasjad

1

Neli tõstekolonni komplekti . kaks tööpinkide komplekti . kaks hüdrauliliste jaamade komplekti

2

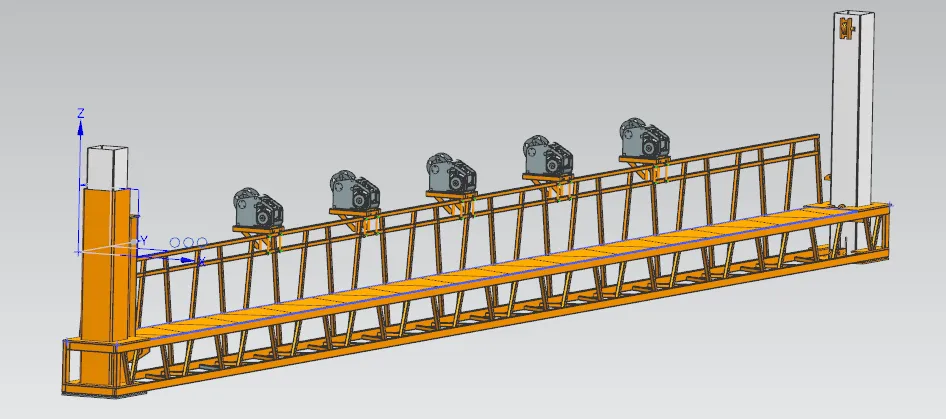

Traatööturi paigaldusosa

Tõmmake juhtme söötja paigalduskoht ette ja tahapoole mööda ruudukujulist kaitsepiirkonda

45 -kraadise vaatenurga küljelt tahapoole

45 kraadi vaatenurk külje ees

3: peamised tehnilised parameetrid

1

Seadmete mudel: SJ-YK15M

2

Seadmete mõõtmed (ühepoolsed): 15000mm * 1000mm *

3

Kohaldatav sõiduki pikkus: 13500 mm ja allpool

4

Süsteemi hinnatud rõhk: vähem või võrdne 15MP -ga

5

Terve masina võimsus: vähem või võrdne 8kW -ga

6

Hüdrauliline õlimudel: l-hm -46

7

Toimingute juhtimismeetod: 2 kaugjuhtimispuldi komplekti

8

Töökoha pikkus: 13500mm; Laius: 560mm

9

Töötatav kõrgus maapinnast: 400mm

10

Töötatav tõstmislöök: 2000mm

4: peamised konfiguratsiooniparameetrid

1

Mootorimudel: Y112L -4 kogus: 2 komplekti

2

Hüdraulikajaama võimsus: 3kW kogus: 2 komplekti

3

Õlipumba nihke: 10 milliliitrit kogus: 2 komplekti

4

Klapiploki tüüp: elektromagnetiline pöördventiiliploki kogus: 2 komplekti

5

Õli silindri tõstemudel: HSG80 * 2000 Kogus: 4 komplekti

6

Kaugjuhtimismeetod: traadita kaugjuhtimispuldi kogus: 2 komplekti

7

Elektribränd: Chint Electric

8

Põhistruktuur: raami keevitamine

5: ohutus ja kaitse

1

Elektromagnetiline piir

2

Hüdrosüsteemi ülevooluklapp

6: toiteallika vahemik

1

380 V ± 20 V 50Hz

7: garantiiaeg

1

Alates kohaletoimetamise kuupäevast on kogu masin üheaastane tasuta garantii; Tasuliste teenuste pakkumine väljaspool kolme garantii ulatust .

8: juhuslikud andmed

1

Seadmete vooluskeemi üks eksemplar

2

Üks müügijärgse käsiraamatu koopia
